جزئیات محصول
محل منبع: چین
نام تجاری: HETECH
گواهی: ISO9001,ISO14001,ISO13485,IATF16949
شماره مدل: HC070IKA0057-E13
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 100 تا
زمان تحویل: 4-6 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 50 هزار در ماه
P/n: |
HC070IKA0057-E13 |
اندازه: |
7 اینچ (IPS) |
نوع نمایش: |
(IPS) |
قطعنامه: |
1024*600 |
بعد طرح کلی: |
164.9(W)*100(H)*5.61(T)mm |
منطقه فعال: |
154.21(W)*85.92(H)mm |
روشنایی: |
1000cd/m2 |
رابط: |
50 پین RGB |
زاویه دید: |
85/85/85/85 |
دمای عملیات: |
-20 تا 70 |
دمای ذخیره: |
-30 تا 80 |
نسبت کنتراست: |
800 |
نسبت تصویر 16:9o: |
16:9 |
درخواست: |
پایانه های اعلان تکرار کننده، نمودار پلاتر، تحلیلگر دانه |
P/n: |
HC070IKA0057-E13 |
اندازه: |
7 اینچ (IPS) |
نوع نمایش: |
(IPS) |
قطعنامه: |
1024*600 |
بعد طرح کلی: |
164.9(W)*100(H)*5.61(T)mm |
منطقه فعال: |
154.21(W)*85.92(H)mm |
روشنایی: |
1000cd/m2 |
رابط: |
50 پین RGB |
زاویه دید: |
85/85/85/85 |
دمای عملیات: |
-20 تا 70 |
دمای ذخیره: |
-30 تا 80 |
نسبت کنتراست: |
800 |
نسبت تصویر 16:9o: |
16:9 |
درخواست: |
پایانه های اعلان تکرار کننده، نمودار پلاتر، تحلیلگر دانه |

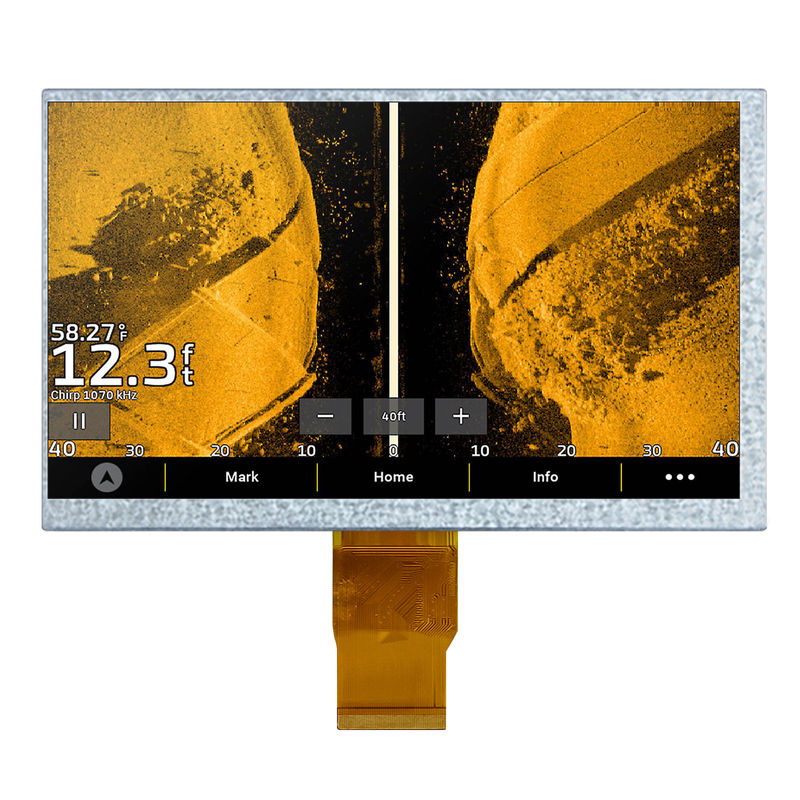

ماژول صفحه نمایش 7 اینچی TFT برای محیط های خشن با دمای کار -20-70
توضیحات محصول:
HC070IKA0057-E13 یک راه حل نمایش 7 اینچی محبوب با حالت نمایش IPS در بازار است. زمینه های کاربرد آن شامل ترمینال های اطلاع رسانی تکرار، نقشه پردازان نمودار،تحلیلگر دانه ها و سایر تجهیزات مختلفبا ابعاد 164.90mm*100.00mm*5.61mm، منطقه فعال این صفحه نمایش 154.21mm*85.92mm را اشغال می کند که شامل 1024*600 پیکسل است.و HC070IKA0057-E13 دارای نور پس زمینه بالا از 1000nits و نسبت کنتراست 800HC070IKA0057-E13 برای انتقال کارآمد داده ها از طریق رابط 50 پین RGB خود بهینه شده است.در محدوده دمای کار از -20°C تا 70°C، HC070IKA0057-E13 قادر به کار در محیط های مختلف سخت است.
مشخصات کلی:
| P/N | HC070IKA0057-E13 |
| اندازه | 7 اينچ |
| نوع نمایش |
معمولاً سياه
|
| قطعنامه | 1024*600 |
| ابعاد خاکستری ((ملی متر) | 164.9 ((W)) * 100 ((H) * 5.61 ((T) mm |
| منطقه فعال ((ملی متر) | 154.21 ((W) * 85.92 ((H) mm |
| روشنایی ((cd/m2) | 1000 |
| زاویه دید ((L/R/T/B) | 85/85/85/85 |
| رابط | 50pinRGB |
| دمای کار | -20 تا 70 |
| دمای استورج | -30 تا 80 |
| نسبت ابعاد | 16:9 |
| نسبت کنتراست | 800 |
| درخواست | ترمینال های اطلاع رسانی تکراری، نمودار سازها، تحلیلگر دانه ها |
تخصیص پین:
شرایط رانندگی با نور پس زمینه:
| ماده | نماد | MIN | TYP | مکس | واحد |
|
ولتاژ برای روشنایی LED
|
Vf | - | 9.0 | - | V |
|
جریان برای روشنایی LED
|
اگه | - | 350 | - | mA |
|
طول عمر LED
|
- | 20000 | - | - | ساعت ها |
نقشه های محصول:
سری صفحه نمایش LCD 7 اینچی:
|
اندازه صفحه نمایش LCD 7 اینچی
|
|||||||||||
| یادآوری گرم:اگر مدل های ذکر شده در زیر نمی توانند نیازهای شما را برآورده کنند، سفارشی سازی می تواند با توجه به نیازهای خاص شما انجام شود اما محدود به LCM،RTP،CTP،بورد راننده.و غیره نیست. | |||||||||||
| نه، نه | اندازه | قسمت شماره | نوع LCD | قطعنامه | ابعاد طرح | منطقه فعال | رابط | نسبت کنتراست | روشنایی | دمای کار | دمای ذخیره سازی |
| 1 | 7" | HC070TG25035-B78 | TN | 800*480 | 164.9*100*3.5mm | 154.08*85.92ميلي متر | 50pinRGB | 500 | 250 | -20 تا 70 درجه سانتیگراد | -30 تا 80 درجه |
| 2 | 7" | HC070TG25035-B78V.C | TN | 800*480 | 164.9*100*5.9mm | 154.08*8592mm | 50pinRGB | 500 | 250 | -20 تا 70 درجه سانتیگراد | -30 تا 80 درجه |
| 3 | 7" | HC070TG25035-A93 | TN | 800*480 | 164.9*100*345mm | 154.08*8592mm | 50pinRGB | 500 | 250 | -20 تا 70 درجه سانتیگراد | -30 تا 80 درجه |
| 4 | 7" | HC070TG25051- 81V01 | TN | 800*480 | 164.9*100*51mm | 154.08*8592mm | 50pinRGB | 500 | 250 | -20 تا 70 درجه سانتیگراد | -30 تا 80 درجه |
| 5 | 7" | HC070TG35057-C04V01 | TN | 800*480 | 164.9*100*57mm | 154.08*8592mm | 50pinRGB | 500 | 350 | -20 تا 70 درجه سانتیگراد | -30 تا 80 درجه |
| 6 | 7" | HC070TG45057- 22V01 | TN | 800*480 | 164.9*100*57mm | 154.08*8592mm | 50pinRGB | 500 | 450 | -20 تا 70 درجه سانتیگراد | -30 تا 80 درجه |
| 7 | 7" | HC070TG45057-C41 | TN | 800*480 | 164.9*100*57mm | 154.08*8592mm | 50pinRGB | 500 | 450 | -20 تا 70 درجه سانتیگراد | -30 تا 80 درجه |
| 8 | 7" | HC070TG45057-C93 | TN | 800*480 | 164.9*100*57mm | 154.08*8592mm | 50pinRGB | 500 | 450 | -20 تا 70 درجه سانتیگراد | -30 تا 80 درجه |
| 9 | 7" | HC070TG80057-B21V1 | TN | 800*480 | 165*100*72mm | 154.08*8592mm | 50pinRGB | 500 | 800 | -20 تا 70 درجه سانتیگراد | -30 تا 80 درجه |
| 10 | 7" | HC070TGA0057-C41 | TN | 800*480 | 164.9*100*57mm | 154.08*8592mm | 50pinRGB | 500 | 1000 | -20 تا 70 درجه سانتیگراد | -30 تا 80 درجه |
| 11 | 7" | HC070TGA0057-D57 | TN | 800*480 | 164.9*100*57mm | 154.08*8592mm | 50pinRGB | 500 | 1000 | -30 تا 85 درجه سانتیگراد | -30 تا 85 درجه سانتیگراد |
| 12 | 7" | HC070TGA0057-D57V1 | TN | 800*480 | 164.9*100*76mm | 154.08*8592mm | 50pinRGB | 500 | 1000 | -30 تا 85 درجه سانتیگراد | -30 تا 85 درجه سانتیگراد |
| 13 | 7" | HC070TGA5057-C41 | TN | 800*480 | 164.9*100*57mm | 154.08*8592mm | 50pinRGB | 500 | 1000 | -20 تا 70 درجه سانتیگراد | -30 تا 80 درجه |
| 14 | 7" | HC070TGB0057-C41 | TN | 800*480 | 164.9*100*57mm | 154.08*8592mm | 50pinRGB | 500 | 2000 | -20 تا 70 درجه سانتیگراد | -30 تا 80 درجه |
| 15 | 7" | HC070IK25035-B18V.C | IPS | 1024*600 | 164.9*100*35mm | 154.21*85.92ميلي متر | 40pinLVDS | 800 | 250 | -20 تا 70 درجه سانتیگراد | -20 تا 70 درجه سانتیگراد |
| 16 | 7" | HC070IKA0057-F59 | IPS | 1024*600 | 222.77*120.11*755mm | 154.21*85.92ميلي متر | 40pinLVDS | 1000 | 1000 | -30 تا 85 درجه | -30 تا 85 درجه |
| 17 | 7" | HC070IKA0057-F59V.C. | IPS | 1024*600 | 222.77*120.11*755mm | 154.21*8592mm | 40pinLVDS | 1000 | 1000 | --30 تا 85 درجه | --30 تا 85 درجه |
| 18 | 7" | HC070IKA0057-E13 | IPS | 1024*600 | 164.9*100*561mm | 154.21*8592mm | 50pinRGB | 800 | 1000 | -20 تا 70 درجه سانتیگراد | -30 تا 80 درجه |
| 19 | 7" | HC070IKA5057-D32 | IPS | 1024*600 | 164.9*100*54mm | 154.21*8592mm | 40pinLVDS | 1000 | 1500 | -30 تا 80 درجه | -30 تا 80 درجه |
| 20 | 7" | HC070IKA0057-F59 | IPS | 1024*600 | 222.77*120.11*755mm | 154.21*8592mm | 40pinLVDS | 1000 | 1000 | ...-30 تا 85 درجه | --30 تا 85 درجه |
| 21 | 7" | HC070TG50052-A65 | TN | 800*480 | 165*104.44*52mm | 152.4*9144mm | 40pinRGB | 400 | 550 | -20 تا 70 درجه سانتیگراد | -30 تا 80 درجه |
| 22 | 7" | HC070TG50052-A65V1 | TN | 800*480 | 165*104.44*66mm | 152.4*9144mm | 40pinRGB | 400 | 450 | -20 تا 70°C | -30 تا 80 درجه |
| 23 | 7" | HC070IKA0035-D29V.C | IPS | 1024*600 | 165*104.00*62mm | 154.21*8592mm | 40pinLVDS | 1000 | 1000 | -20 تا 70 درجه سانتیگراد | -30 تا 80 درجه |
| 24 | 7" | HC070IKA0057-B26H | IPS | 1024*600 | 164.9*100*57mm | 154.21*8592mm | 50pinRGB | 800 | 1000 | -30 تا 85°C | -30 تا 85°C |
| 25 | 7" | HC070IG30055-G6V.C | IPS | 800*480 | 164.9*100*746mm | 153.84*8563mm | 50pinRGB | 1000 | 300 | -20 تا 70°C | -30 تا 80°C |
| 26 | 7" | HC070IK45057-B36V.C | IPS | 1024*600 | 164.9*99.6*56mm | 154.21*85.92ميلي متر | 40pinRGB | 800 | 450 | -20 تا 70°C | -30 تا 80°C |
| 27 | 7" | HC070IK25035-B26 | IPS | 1024*600 | 164.86*99.96*35mm | 154.21*85.92ميلي متر | 50pinRGB | 800 | 330 | -20 تا 60°C | -30 تا 70°C |
| 28 | 7" | HC070IGA0072-F21 | IPS | 1200*1920 | 165.1*108.44*7.0mm | 152.4*91.44mm | 40pinRGB | 1000 | 1000 | -30 تا 85°C | -30 تا 85°C |
| 29 | 7" | HC070IK40035-B95V03 | IPS | 1024*600 | 164.90*100.00*3.5mm | 154.21*85.92ميلي متر | 20pinLVDS | 1000 | 400 | -20 تا 70°C | -30 تا 80°C |
| 30 | 7" | HC070IG50052-F19V.C. | IPS | 800*480 | 175.00*114.44*8.05ميلي متر | 152.40*91.44mm | 40pinLVDS | 1000 | 500 | -30 تا 85°C | -30 تا 85°C |
| 31 | 7" | HC070TG50057-F26 | TN | 800*480 | 164.90*100.00*5.61ميلي متر | 153.84*85.63ميلي متر | 60pinRGB | 500 | 500 | -20 تا 70°C | -30 تا 80°C |
| 32 | 7" | HC070TG60035-D36V.C | TN | 800*480 | 178.60*111.64*5.45ميلي متر | 154.08*85.92ميلي متر | 40pinRGB | 500 | 600 | -20 تا 70°C | -30 تا 80°C |
| 33 | 7" | HC070IGA0055-G06 | IPS | 800*480 | 164.9*100*55mm | 153.84*85.63ميلي متر | 50pinRGB | 1000 | 1000 | -30 تا 85°C | -30 تا 85°C |
| 34 | 7" | HC070IZ30024-F83V.C | IPS | 1200*1920 | 98.75*160.85*2.38ميلي متر | 94.50*151.20 میلی متر | 40pinMIPI | 900 | 300 | -20 تا 70°C | -30 تا 80°C |
| 35 | 7" | HC070IK25035-B18 | IPS | 1024*600 | 164.9*100*35mm | 154.21*85.92ميلي متر | 40pinLVDS | 1000 | 250 | -20 تا 70°C | -20 تا 70°C |
| 36 | 7" | HC070IK35026-C57 | IPS | 1024*600 | 163.8*97.0*2.6mm | 154.21*85.92ميلي متر | 30pinMIPI | 500 | 350 | -20 تا 70°C | -20 تا 70°C |
| 37 | 7" | HC070IK35026-C57 V.C | IPS | 1024*600 | 163.8*97.0*2.6mm | 154.21*85.92ميلي متر | 30pinMIPI | 500 | 350 | -20 تا 70°C | -20 تا 70°C |
| 38 | 7" | HC070IK25035-B26V03 | IPS | 1024*600 | 164.86*99.96*3.5ميلي متر | 154.21*85.92ميلي متر | 50pinRGB | 800 | 500 | -20 تا 60°C | -30 تا 70°C |
| 39 | 7" | HC070IK35057-B26 | IPS | 1024*600 | 164.9*100*35mm | 154.21*85.92ميلي متر | 50pinRGB | 1000 | 250 | -20 تا 70°C | -30 تا 80°C |
| 40 | 7" | HC070IK40035-B95V02 | IPS | 1024*600 | 164.9*100*35mm | 154.21*85.92ميلي متر | 20pinLVDS | 1000 | 400 | -20 تا 70°C | -20 تا 70°C |
| 41 | 7" | HC070IK60035-B18 | IPS | 1024*600 | 164.9*100*35mm | 154.21*85.92ميلي متر | 40pinLVDS | 800 | 600 | -20 تا 70°C | -20 تا 70°C |
| 42 | 7" | HC070IK80035-B36 | IPS | 1024*600 | 164.9*100*35mm | 154.21*85.92ميلي متر | 40pinLVDS | 1000 | 400 | -20 تا 70°C | -30 تا 80°C |
| 43 | 7" | HC070IK65057-B36 | IPS | 1024*600 | 164.9*100*57mm | 154.21*85.92ميلي متر | 40pinLVDS | 800 | 650 | -20 تا 70°C | -30 تا 80°C |
| 44 | 7" | HC070IK65057-E13 | IPS | 1024*600 | 164.9*100*561mm | 154.21*85.92ميلي متر | 50pinRGB | 800 | 650 | -20 تا 70°C | -30 تا 80°C |
| 45 | 7" | HC070IKA0057-B26 | IPS | 1024*600 | 164.9*100*57mm | 154.21*85.92ميلي متر | 50pinRGB | 1000 | 1000 | -30 تا 85°C | -30 تا 85°C |
| 46 | 7" | HC070IKA0057-D32 | IPS | 1024*600 | 164.9*100*54mm | 154.21*85.92ميلي متر | 40pinLVDS | 1000 | 1000 | -30 تا 85°C | --30 ~ 85°C |
| 47 | 7" | HC070IY30025-C18 | IPS | 800*1280 | 103.46*162.03*2.55mm | 94.2*150.72mm | 40pinMIPI | 800 | 300 | -20 تا 70°C | -30 تا 80°C |
| 48 | 7" | HC070IK25035-B18 V.C | IPS | 1024*600 | 164.9*100*62mm | 154.21*85.92ميلي متر | 40pinLVDS | 800 | 250 | -20 تا 70°C | -30 تا 80°C |
| 49 | 7" | HC070IZ30024-F83 | IPS | 1200*1920 | 98.75*160.85*2.38mm | 94.5*151.20 میلی متر | 40pinMIPI | 900 | 300 | -20 تا 70°C | -30 تا 80 درجه |
| 50 | 7" | HC070TG25035-A94 | TN | 800*480 | 164.9*100*35mm | 154.08*85.92ميلي متر | 50pinRGB | 800 | 250 | -20 تا 70°C | -30 تا 80°C |
| 51 | 7" | HC070TG25035-B78 | TN | 800*480 | 164.9*100*35mm | 154.08*85.92ميلي متر | 50pinRGB | 500 | 250 | -20 تا 70°C | -30 تا 80°C |
| 52 | 7" | HC070TG25035-D68 | TN | 800*480 | 164.9*100*35mm | 154.08*85.92ميلي متر | 50pinRGB | 800 | 250 | -20 تا 70°C | -30 تا 80°C |
| 53 | 7" | HC070TG35052-A63 | TN | 800*480 | 165*104.44*5.2 میلی متر | 152.4*91.44mm | 40pinRGB | 400 | 350 | -20 تا 70°C | -30 تا 80°C |
| 54 | 7" | HC070TG35052-A65 | TN | 800*480 | 165*104.44*5.2 میلی متر | 152.4*91.44mm | 40pinRGB | 1000 | 500 | -20 تا 70°C | -30 تا 80°C |
| 55 | 7" | HC070TG25051-05 | TN | 800*480 | 164.9*100*51mm | 154.08*85.92ميلي متر | 50pinRGB | 800 | 250 | -20 تا 70°C | -30 تا 80°C |
| 56 | 7" | HC070TG45057-21 | TN | 800*480 | 164.9*100*57mm | 154.08*85.92ميلي متر | 50pinRGB | 500 | 450 | -20 تا 70°C | -30 تا 80°C |
| 57 | 7" | HC070TG45057-21V1 | TN | 800*480 | 164.90*100.00*7.10 میلی متر | 154.08*85.92ميلي متر | 50pinRGB | 500 | 350 | -20 تا 70°C | -30 تا 80°C |
| 58 | 7" | HC070TG45057-21V.CV01 | TN | 800*480 | 177.70*112.70*7.35ميلي متر | 154.08*85.92ميلي متر | 50pinRGB | 500 | 350 | -20 تا 70°C | -30 تا 80°C |
| 59 | 7" | HC070TG45057-22 | TN | 800*480 | 164.9*100*57mm | 154.08*85.92ميلي متر | 50pinRGB | 500 | 450 | -20 تا 70°C | -30 تا 80°C |
| 60 | 7" | HC070TG70057-D47 | TN | 800*480 | 164.9*100*57mm | 154.08*85.92ميلي متر | 40pinRGB | 800 | 700 | -20 تا 70°C | -20 تا 70°C |
| 61 | 7" | HC070TGA0057-D05V02 | TN | 800*480 | 164.9*100*57mm | 154.08*85.92ميلي متر | 40pinRGB | 800 | 1000 | -20 تا 70°C | -30 تا 80°C |
| 62 | 7" | HC070TGA0057-D05V01H | TN | 800*480 | 165*100*57mm | 154.08*85.92ميلي متر | 50pinRGB | 500 | 1000 | -30 تا 85°C | -30 تا 85°C |
سفارشی سازی:
سوالات متداول:
سوال1: مي تونم يه سفارش نمونه از صفحه نمایش ال سي دي داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم
سوال ۲: در مورد زمان تحویل چطور؟
الف:معمولا 4 ~ 5 روز برای سفارش نمونه اگر کالاها در انبار هستند و 4 ~ 6 هفته برای تولید انبوه (بر اساس مقدار و محصول).
سوال 3: شما چگونه کالا را حمل می کنید و چه مدت طول می کشد تا به آنجا برسید؟
A: با DHL، UPS، FedEx ارسال می شود.
سوال 4: چطوري يه سفارش براي صفحه نمایش ال سي دي رو اجرا کنم؟
A: ابتدا به ما اجازه دهید نیازهای خود را و یا درخواست خود را بدانید.
دوم ما با توجه به الزامات شما یا پیشنهادات ما نقل قول می کنیم.
سوم اینکه مشتری نمونه ها رو تایید می کنه و برای سفارش رسمی سپری می کنه
چهارمین ما تولید را ترتیب می دهیم.
Q5: آیا شما برای محصولات تضمین می کنید؟
A: بله، ما 1 سال گارانتی به محصولات ما ارائه می دهیم.
سوال 6: چگونه با معیوب برخورد کنیم؟
A: اول، محصولات ما در سیستم کنترل کیفیت دقیق تولید می شوند و نرخ معیوب کمتر از 0.2٪ خواهد بود.
ب.علاوه بر خسارت ناشی از عوامل انسانی، در عرض یک سال از زمان شروع حمل و نقل تضمین می شود.
اگر شرایط خاصی وجود داشته باشد، زمان ضمانت به طور جداگانه اعلام خواهد شد.
