جزئیات محصول
محل منبع: چین
نام تجاری: HETECH
گواهی: ISO9001,ISO14001,ISO13485,IATF16949
شماره مدل: HCCH210WV01A
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 100 تا
زمان تحویل: 4-6 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 50 هزار در ماه
P/n: |
HCCH210WV01A |
اندازه: |
2.1 اینچ (IPS) |
نوع نمایش: |
IPS |
قطعنامه: |
480x480 |
بعد طرح کلی: |
56.18(W)*59.71(H)*2.3(D)mm |
منطقه فعال: |
φ53.28 میلی متر |
روشنایی: |
250cd/m2 |
رابط: |
40 پینSPI+RGB |
زاویه دید: |
85/85/85/85 |
آی سی درایور: |
ST7701S |
دمای عملیات: |
-20 تا 70 درجه سانتیگراد |
دمای ذخیره: |
-30 تا 80 درجه سانتیگراد |
نسبت کنتراست: |
1000 |
نسبت ابعاد: |
1:1 |
درخواست: |
تجهیزات دریایی، IOT، کاربردهای صنعتی و پزشکی |
P/n: |
HCCH210WV01A |
اندازه: |
2.1 اینچ (IPS) |
نوع نمایش: |
IPS |
قطعنامه: |
480x480 |
بعد طرح کلی: |
56.18(W)*59.71(H)*2.3(D)mm |
منطقه فعال: |
φ53.28 میلی متر |
روشنایی: |
250cd/m2 |
رابط: |
40 پینSPI+RGB |
زاویه دید: |
85/85/85/85 |
آی سی درایور: |
ST7701S |
دمای عملیات: |
-20 تا 70 درجه سانتیگراد |
دمای ذخیره: |
-30 تا 80 درجه سانتیگراد |
نسبت کنتراست: |
1000 |
نسبت ابعاد: |
1:1 |
درخواست: |
تجهیزات دریایی، IOT، کاربردهای صنعتی و پزشکی |

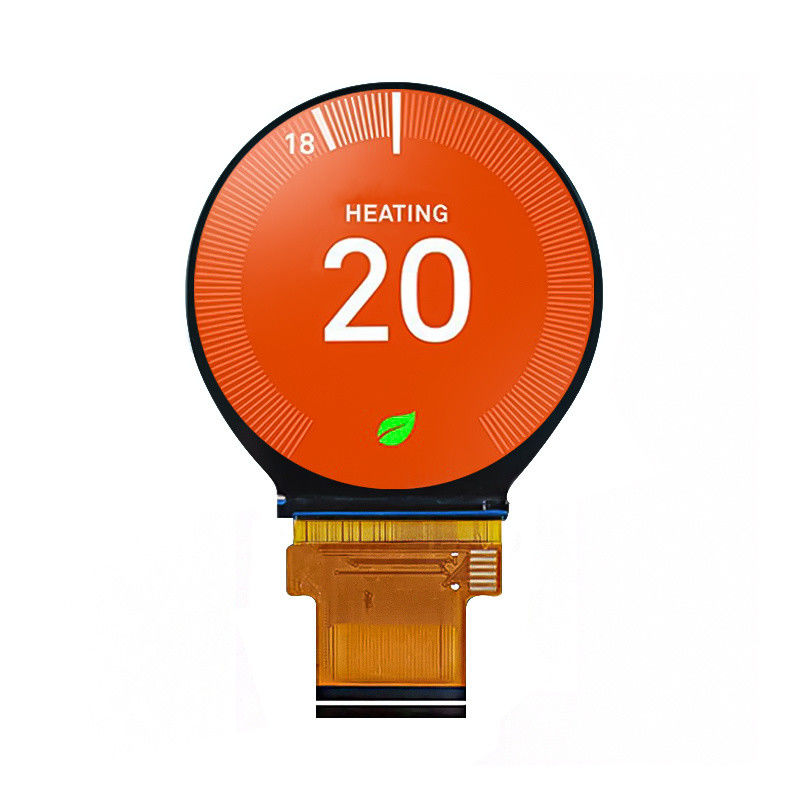

2.1 اینچ صفحه LCD گرد با 40pinSPI + RGB و IC ST7701S
توضیحات محصول:
HCCH210WV01Aهست 2.1 اینچ480x480این صفحه نمایش LCD TFT با وضوح دور.نمایشگر رنگ گرد40pinSPI+RGBرابط و مجهز بهST7701SIC. این 2.1 اینچ IPS TFT صفحه نمایش LCD است 250 نیت روشنایی. برای این ابعاد طرح56.18 ((W) * 59.71 ((H) * 2.3 ((D) mmصفحه نمایش گرد، ما همچنین یک صفحه لمسی ظرفیتی استاندارد برای آن داریم.این ماژول صفحه نمایش IPS TFT دایره ای ۲٫۱ اینچ با رنگ کامل دارای زاویه های دید دور و نسبت کنتراست بالا است.کاربردهای صنعتی و پزشکی.
مشخصات کلی:
| P/N | HCCH210WV01A |
| اندازه | 2.1 اینچ |
| حالت نمایش | IPS/Transmissive/معمولا سیاه |
| قطعنامه | 480*480 |
| ابعاد خاکستری ((ملی متر) | 56.18 ((W) * 59.71 ((H) * 2.3 ((D) mm |
| منطقه فعال ((ملی متر) | φ53.28mm |
| روشنایی ((cd/m2) | 250 |
| زاویه دید ((L/R/T/B) | 85/85/85/85 |
| رابط | 40pinSPI+RGB |
| IC درایور | ST7701S |
| دمای کار | -20 تا 70 درجه سانتیگراد |
| دمای استورج | -30 تا 80 درجه |
| نسبت ابعاد | 1:1 |
| نسبت کنتراست | 1000 |
| درخواست | تجهیزات دریایی، IOT، کاربردهای صنعتی و پزشکی |
نقشه های محصول:
تخصیص پین:
شرایط رانندگی با نور پس زمینه:
| ماده | نماد | MIN | TYP | مکس | واحد | حالت آزمایش |
| ولتاژ برای روشنایی LED | Vf | 3.0 | 3.2 | 3.5 | V | اگر=80mA |
| جریان برای روشنایی LED | اگه | - | 80 | - | mA | - |
| طول عمر LED | - | - | 20000 | - | ساعت ها | اگر=80mA |
سری نمایشگرهای LCD گرد
|
اندازه های صفحه نمایش LCD HTC
|
|||||||||||
| یادآوری گرم:اگر مدل های ذکر شده در زیر نمی توانند نیازهای شما را برآورده کنند، سفارشی سازی می تواند با توجه به نیازهای خاص شما انجام شود اما محدود به LCM،RTP،CTP،بورد راننده.و غیره نیست. | |||||||||||
| نه، نه | اندازه | قسمت شماره | نوع LCD | قطعنامه |
طرح ابعاد |
منطقه فعال | رابط | نسبت کنتراست | روشنایی | دمای کار | دمای ذخیره سازی |
| 1 | 1.8" | HC018IX20020-F63 | IPS | ۳۶۰*۳۶۰ |
48.08*49.95*1.96ميلي متر |
φ45.68mm | MIPI 30 پین | 1200 | 250 | -20 تا 70 درجه سانتیگراد | -30 تا 80 درجه |
| 2 | 2.1 | HCCH210WV01A | IPS | 480*480 |
56.18*59.71*2.3ميلي متر |
φ53.28mm | 40pinSPI+RGB | 1000 | 250 | -20 تا 70 درجه سانتیگراد | -30 تا 80 درجه |
| 3 | 3.5" | HC035IXA0040-G10 | IPS | 800*640 |
97.6*83.79*4.0mm |
90.0*72.0mm | 40pinSPI+RGB | 1200 | 1000 | -30 تا 80 درجه | -40 تا 90 درجه |
| 4 | 3.5" | HC035IXA0040-F13 | IPS | 800*640 |
97.6*83.79*4.0mm |
90.0*72.0mm | 40pinSPI+RGB | 1200 | 1000 | -20 تا 70 درجه سانتیگراد | -30 تا 80 درجه |
| 5 | 3.5" | HC035IXA0077-G82 | IPS | 720*670 |
98.88*94.12*7.75ميلي متر |
89.74*8351 mm |
40 پین RGB | 1200 | 1000 | -30 تا 80 درجه | -30 تا 80 درجه |
| 6 | 4" | HC040IXA4077-F34 | IPS | 720*720 |
110*112.49*7.7 میلی متر |
φ101.52mm | MIPI ۴۰ پین | 1000 | 1400 | -30 تا 85 درجه | -30 تا 85 درجه سانتیگراد |
| 7 | 4" | HC040IXA4077-F35 | IPS | 720*720 |
110*112.49*7.7 میلی متر |
φ101.52mm | 40pinLVDS | 1200 | 1000 | -30 تا 80 درجه | -30 تا 85 درجه سانتیگراد |
سفارشی سازی:
سوالات متداول:
سوال1: مي تونم يه سفارش نمونه از صفحه نمایش ال سي دي داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم
سوال ۲: در مورد زمان تحویل چطور؟
الف:معمولا 4 ~ 5 روز برای سفارش نمونه اگر کالاها در انبار هستند و 4 ~ 6 هفته برای تولید انبوه (بر اساس مقدار و محصول).
سوال 3: شما چگونه کالا را حمل می کنید و چه مدت طول می کشد تا به آنجا برسید؟
A: با DHL، UPS، FedEx ارسال می شود.
سوال 4: چطوري يه سفارش براي صفحه نمایش ال سي دي رو اجرا کنم؟
A: ابتدا به ما اجازه دهید نیازهای خود را و یا درخواست خود را بدانید.
دوم ما با توجه به الزامات شما یا پیشنهادات ما نقل قول می کنیم.
سوم اینکه مشتری نمونه ها رو تایید می کنه و برای سفارش رسمی سپری می کنه
چهارمین ما تولید را ترتیب می دهیم.
Q5: آیا شما برای محصولات تضمین می کنید؟
A: بله، ما 1 سال گارانتی به محصولات ما ارائه می دهیم.
سوال 6: چگونه با معیوب برخورد کنیم؟
A: اول، محصولات ما در سیستم کنترل کیفیت دقیق تولید می شوند و نرخ معیوب کمتر از 0.2٪ خواهد بود.
ب.علاوه بر خسارت ناشی از عوامل انسانی، در عرض یک سال از زمان شروع حمل و نقل تضمین می شود.
اگر شرایط خاصی وجود داشته باشد، زمان ضمانت به طور جداگانه اعلام خواهد شد.
